Система дистанционного управления радиостанцией Sirus DRC-500

Sirus DRC-500 - Цифровая система дистанционного управления радиостанцией (пульт дистанционного управления).

Цифровая система дистанционного управления радиостанцией Sirus DRC-500 предназначена для удаленного управления мобильными радиостанциями ICOM и ВИХРЬ . DRC-500 разработан и изготовлен в России при непосредственном участии специалистов фирмы Сайком на основе последних достижений микропроцессорной техники и является универсальным решением для организации доступа к радиостанции, смонтированной на значительном удалении от рабочего места оператора.

В 2007 году разработана многопультовая версия Sirus DRC-500M для управления одной радиостанцией с нескольких (до 32) пультов.

В 2008 году разработан усилитель (цифровой удлиннитель) сигнала Sirus DRC-500AMP для увеличения дальности до 12 км (2 км от контроллера до усилителя, 8 км между блоками усилителя, 2 км до пульта).

В 2009 году разработана версия Sirus DRC-500FR для удаленного управления ретрансляторами серий IC-FR3000 / FR4000.

В 2010 году на основе аналогичного цифрового протокола разработан Цифровой Ретранслятор Сигнала Sirus DSR-600 для установления двухсторонней проводной связи между двумя радиостанциями

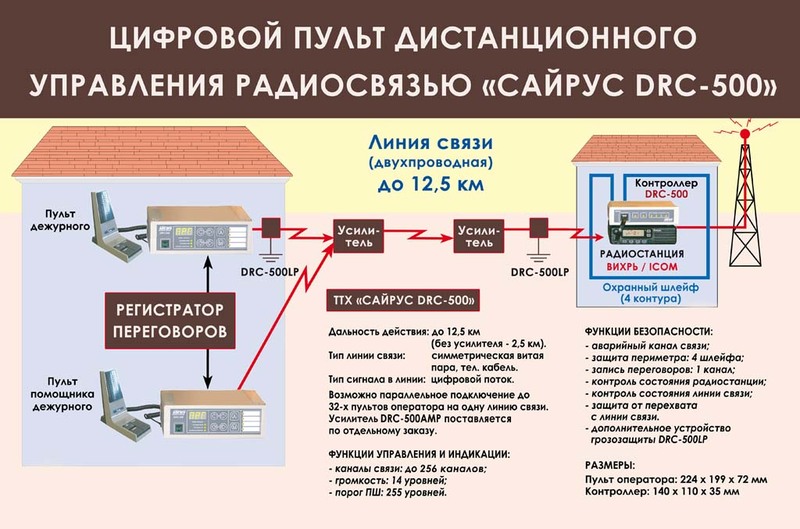

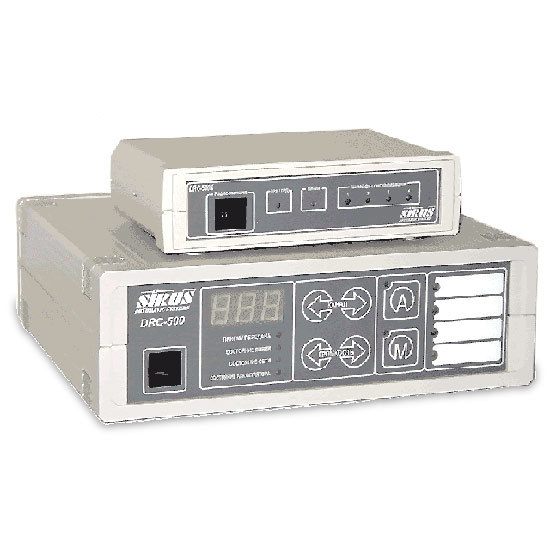

Система состоит из 2-х блоков: Пульт управления (далее ПУ) - рабочее место оператора и удаленный контроллер (УК) DRC-500K- устанавливается рядом с радиостанцией. Схема подключения DRC-500 к радиостанции следующая: к имеющейся радиостанции подключается антенна, блок питания и в гнездо микрофона радиостанции подсоединяется контроллер системы - DRC-500K, к которому также подключается линия связи с удаленным Пультом управления и датчики сигнализации. Передача звукового сигнала и команд управления от оператора к радиостанции и в обратном направлении, осуществляются в защищенном цифровом коде по физической двухпроводной линии длиной до 2000м (предельная дальность зависит от свойств линии), что усложняет несанкционированное прослушивание. DRC-500 не требует согласования с линией, в отличии от систем ДУ с тоновым (Tone remote control) и токовым (DC remote control) управлением.

Возможные области применения DRC-500:

• Операторское место, расположенное в подземном помещении (подвал, бункер, метро) или географически неблагоприятном месте (окружающая высотная застройка, низина или ущелье).
• Необходимость сокращения длины коаксиального антенного кабеля для уменьшения потерь.
• Невозможность установки антенны на приемлемом расстоянии от радиостанции.

Функции системы DRC-500:
Пульт управления дублирует основные функции и органы управления радиостанции:

• последовательное переключение каналов и индикация номера текущего канала;
• регулирование и индикация уровня громкости;
• индикация включения режима передачи;
• индикация занятости канала;
• включение/отключение режима "монитор" (отключение шумоподавителя);
• использование штатной тангенты входящей в комплект радиостанции;
• встроенный громкоговоритель.

Совместимые с SIRUS DRC-500 модели радиостанций ICOM VHF диапазона:

Совместимые с SIRUS DRC-500 модели радиостанций ICOM UHF диапазона:

Совместимые с SIRUS DRC-500 модели радиостанций ICOM UHF диапазона:

Совместимые с SIRUS DRC-500 модели радиостанций ВИХРЬ:

Совместимые с SIRUS DRC-500 модели радиостанций Icom авиационного диапазона: IC-A110 / IC-A120.

Дополнительные функции и возможности DRC-500:

• индикация состояния контроллера DRC-500K;
• индикация состояния линии;
• индикация ошибок и сигнала от датчиков сигнализации;
• выход аудио сигнала на записывающее устройство для записи переговоров;
• выход для подключения внешнего громкоговорителя;
• возможность подключения к удаленному контроллеру датчиков сигнализации для автоматической передачи оператору сигнала тревоги, например от датчиков пожарной сигнализации, при доступе посторонних лиц в помещение, где смонтирована радиостанция, либо при открытии монтажного шкафа;
• защита от несанкционированного прослушивания;
• возможность параллельного включения нескольких ПУ для управления одной радиостанцией (например для установки в нескольких помещениях) - версия пульта DRC-500M ;
• увеличение дальности до 12,5 км с помощью дополнительных усилителей DRC-500AMP ;
• В случае применения открытой линии связи рекомендуется установить модуль защиты DRC-500LP ;
• возможность программного обновления системы при реализации производителем радиостанций новых функций;
• адаптация под специфические требования заказчика (выполняется на стадии заказа).
